昆明鉆孔灌注樁施工
作者:小鋼|點擊:|發表時間:2018-10-17
昆明鉆孔灌注樁施工是道路橋梁施工新技術,是指在工程現場通過機械鉆孔、鋼管既土或人力挖掘等手段在地基土中形成樁孔,并在其內放置鋼筋籠、灌注混凝土而制成的樁。下面小鋼來介紹昆明鉆孔灌注樁施工工藝流程。
昆明鉆孔灌注樁施工工藝流程
一、測量放線
測量放線,準備工作面。鉆孔灌注樁施工前首先須清出工作面,并測量放出樁位。樁位偏差不得超過規范及設計的要求。
二、埋設護筒

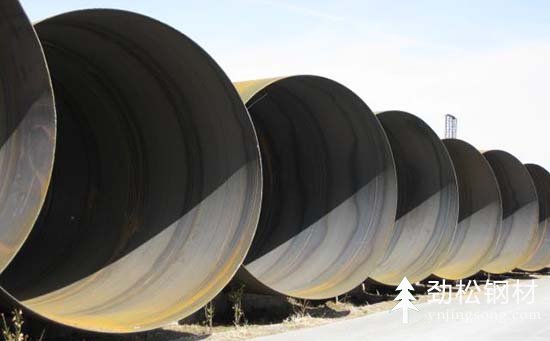

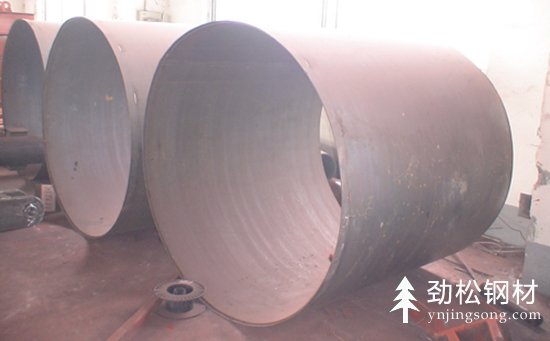

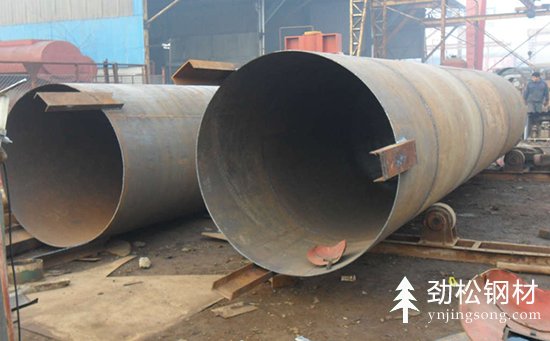

一般情況埋置深度宜為2~4m,特殊情況應加深以保證鉆孔和灌注混凝土的順利進行。護筒內徑宜比樁徑大20~40cm。護筒中心豎直線應與樁中心線重合,除設計另有規定外,平面允許誤差為50mm,豎直線傾斜不大于1%。
三、樁機就位
鉆機就位時,應采取措施保證鉆具中心和樁位中心重合,其偏差不應大于20mm。鉆機就位后應平整穩固,并采取措施固定,保證在鉆進過程中不產生位移和搖晃,否則應及時處理。
拌制護壁泥漿,成孔,同時開始制作鋼筋籠。護壁泥漿由水、黏土(或膨潤土)按一定比例配制而成,可通過機械在泥漿池、鉆孔中攪拌均勻。泥漿比重控制在1.15~1.20,用比重計測量。開鉆時,在一定范圍內應慢速鉆進,待導向部位或鉆頭全部進入土層后,方可加速鉆進。鋼筋籠的尺寸偏差尚應滿足設計與規范的要求。
四、清孔
清孔分兩次進行,鉆孔深度達到設計要求,對孔深、孔徑、孔的垂直度等進行檢查,符合要求后進行第一次清孔;鋼筋骨架、導管安放完畢,混凝土澆筑之前,應進行第二次清孔。第一次清孔根據設計要求,施工機械采用換漿方法進行,第二次清孔根據孔徑、孔深、設計要求采用正循環方法進行。不允許采取加深鉆孔深度的方法代替清孔。
五、鋼筋骨架安放
搬運和吊裝時,應防止變形,安放要對準孔位,避免碰撞孔壁,就位后應立即固定。鋼筋骨架吊放入孔時應居中,防止碰撞孔壁,鋼筋骨架吊放入孔后,應采用鋼絲繩或鋼筋固定,使其位置符合設計及規范要求,并保證在安放導管、清孔及灌注混凝土過程中不發生位移。
六、調放導管灌注水下混凝土
灌注水下混凝土采用鋼制導管回頂法施工,導管接口之間采用絲扣或法蘭連接,連接時必須加墊密封圈或橡膠墊,并上緊絲扣或螺栓。水下混凝土必須具備良好的和易性,坍落度宜為180~220mm。
昆明鉆孔灌注樁施工注意事項
灌注水下混凝土時的混凝土拌和物供應能力,應滿足樁孔在規定時間內灌注完畢;混凝土灌注時間不得長于首批混凝土初凝時間。鋼筋骨架的制作和吊放的允許偏差為:主筋間距±10mm;箍筋間距±20mm;骨架外徑±10mm;骨架長度±50mm;骨架傾斜度±0.5%;骨架保護層厚度水下灌注±20mm,非水下灌注±10mm;骨架中心平面位置20mm;骨架頂端高程±20mm,骨架底面高程±50mm。
以上是昆明鉆孔灌注樁施工的詳細介紹,包括施工工藝流程、施工注意事項的全面介紹,供廣大朋友學習參照,如有不足之處,敬請您提供寶貴的意見。想了解更多鋼護筒知識,請注意關注勁松鋼材官網。
