鈑金加工大小頭簡介

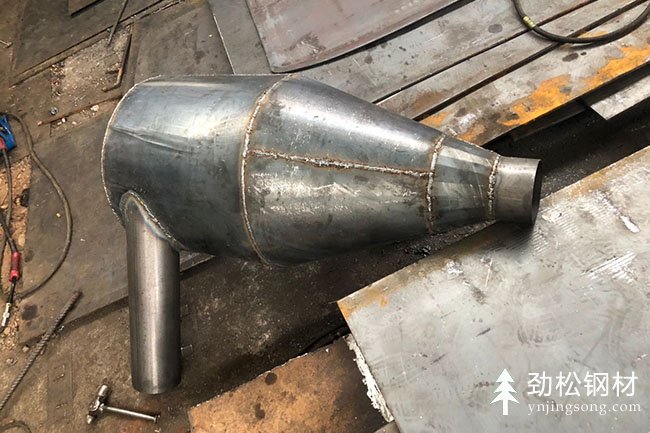

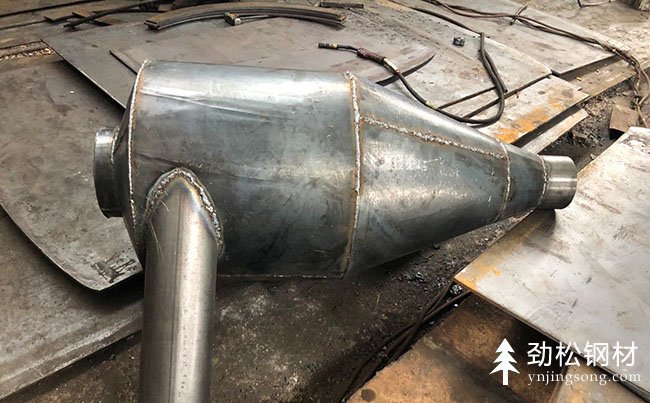

　　大小頭也稱喇叭口學名圓錐臺，形狀是一個大圓漸變到一個小圓。大小頭放樣出來是一個扇形，通過卷管機把扇形兩個直線邊連接起來并且卷圓,做出來的產品就是大小頭。

鈑金加工大小頭加工過程

一、現代鈑金加工中大小頭通過計算機技術加工過程

　　1.放樣：把大小頭的設計圖紙通過cad畫出來。

　　2.排料：大小頭在大部分情況下都和鋼板長度、寬度不吻合，需要我們在排料的時候再次分割大小頭，從而達到完全和鋼板吻合，進而減少原材料損耗。

　　3.切割：現在等離子數控切割技術成熟，大部分鈑金加工件都是使用這個技術切割鋼板的，大小頭加工也不例外。

　　4.拼接：大部分大小頭由于尺寸過大，排料的時候都是經過分割的，都是需要拼接后再去卷制。

　　5.卷管：這里鈑金加工大小頭的最后一步，經過卷制過后成型的圓錐臺，就是大小頭。

　　6.折彎：這里為什么還會有折彎這一步呢，因為有些時候小頭和大頭太小，用普通卷板機無法完成，這是需要利用折彎機完成卷管機的步驟。

　　

二、老式鈑金加工中大小頭通過手工計算的加工過程

　　1.計算：把大小頭的扇形計算出來，在紙上繪制好草圖。

　　2.拼接：計算出來的大小頭需要在鋼板上繪制扇形圖案，圖案過大需要把鋼板拼接好再在上面繪圖。

　　3.繪圖：把計算的數據通過圓規繪制出來。

　　4.切割：用手持火焰割槍沿著線條切割出扇形。

　　5.卷管和折彎：步驟和上面的一樣。
