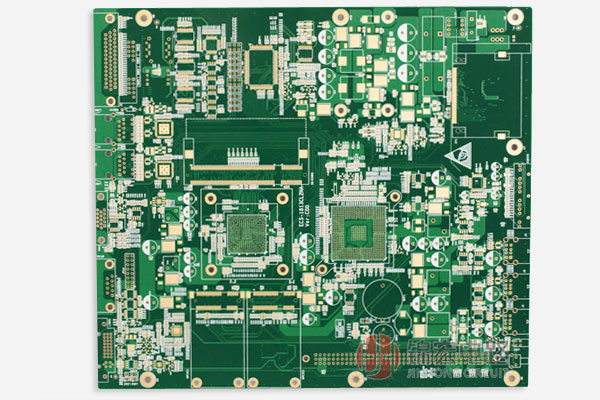

PCB線路板的知識點很多，一個人很難在短時間內理解完，但基本常識還是要盡快掌握。這些專業PCB抄板的基本知識你都懂嗎？

　　一、線路板的測量單位。

　　印刷線路板的測量單位一般為英制，而非公制。媒體厚度、導體長度和寬度的單位通常為in或mil。1毫秒=0.001毫秒，1毫秒=0.0254毫米。導線厚度的單位是盎司(oz，金屬導體質量指材料1的in2質量)，常見的厚度是：0.5oz=17.5μm,1.0oz=35.0μm,2.0oz=70.0μm,3.0μz=105.0μm。

　　二、PCB傳輸線的物理特性分析。印刷電路板打樣時，傳送線的長度L和寬度W通常是由印刷線路板設計工程師確定的。傳輸線的寬度和間距一般不小于5毫秒，傳輸線的厚度H根據生產工藝不同，一般為0.5~3毫秒。

　　三、示波器

　　在高速PCB設計分析中，示波器是最基本的工具，因?yàn)楦咚贁?shù)字信號是方波，方波含有很高的能量，并且隨著技術的進步，波長變短，上升時間和下降時間變短，將包含更多的諧波。在分析PCB電路時，通常需要考慮示波器的帶寬和采樣頻率。在高速PCB設計分析中，低成本、低性能的示波器不能顯示信號干擾、下沖、過沖、電源噪聲等重要信息。

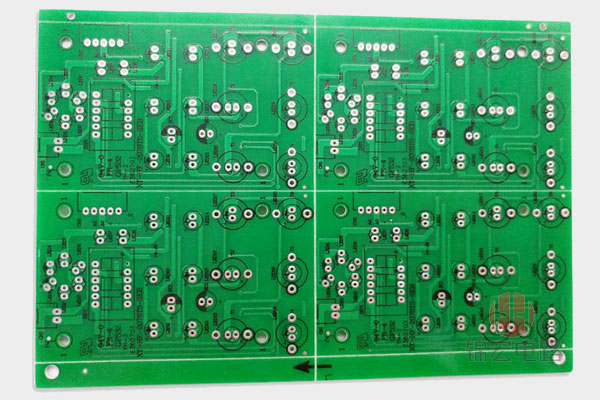

　　四、PCB制作過程。

　　1.從客戶那里得到一個Gerber文件，Drill文件，以及其他PCB屬性文件。

　　2.準備PCB襯底和疊片(重點)。

　　3.內部圖象傳輸。

　　(a)在需要保留的銅上粘貼抗腐蝕的化學制劑(例如傳輸線和過孔)，并固化它們。

　　(b)洗凈未固化的化學物質。

　　(c)銅膜被腐蝕后，未粘貼化學劑的銅會被腐蝕掉。

　　(d)溶解除去固化的抗腐蝕制劑。

　　(e)清理PCB板，清除殘?jiān)?/p>

　　4.壓層。

　　5.鉆孔、清洗、鍍過孔。

　　6.外部圖像傳輸。

　　7.實行阻悍制度。
