PCB電路板(Printed Circuit Board)，中文上稱為印刷電路板，也稱印刷線路板，在電子行業上占有重要的電子部件，它是電子元器件的電氣和信號的連接傳播載體，是電子元器件的支撐體。采用電子印刷術制作，故 被稱為“印刷”電路板。

　　由于印刷板的一致性，在電子設備采用它后可以避免人工接線會出現的差錯，還可保證電子設備的質量問題，因?yàn)樗€可實現電子元器件的自動組裝，貼片和焊接、檢測，這可降低生產的成本，還進一步提高勞動生產率，并且便于維修。

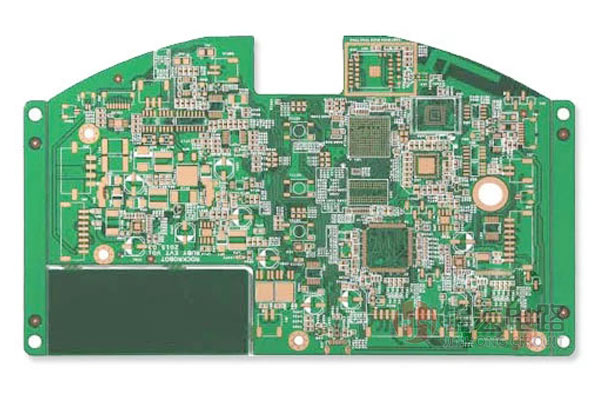

　　HDI(High Density Interconnector)，即高精密PCB電路板，這是一種線路分布密度比較高的電路板。高精密(HDI)電路板表現為內外層線路，將內層板圖形蝕刻好，經過黑化處理后，按預定的設計加入半固化片進行加層，再將銅箔加在背反兩面進行壓合，再利用鉆孔，孔內金屬化等工藝，使個層線路內部實現連接。在積層次數越多，板件的技術檔次越高，這是HDI高精密板采用的積層法制造。

　　而普通PCB電路板一般采取傳統發展的壓合制程，當PCB板的密度增加超過八層板后，以HDI高精密板來制造，其成本比之要來得低。高精密PCB板利于技術先進的行業和機構使用，因?yàn)槠湓谟嵦栒_性和電性能都比普通傳統PCB板要高。除此以外，高精密HDI板對靜電釋放、熱傳導、射頻干擾和地磁波干擾等具有極佳的改善作用。
