線路板跟我們的生活是密切相關的，比如我們常用的電腦，冰箱等，其各種強大功能都是依靠線路板的支持才得以實現，從而使我們的生活更加的豐富多彩。下面小編從最簡單的基礎來了解電路板。

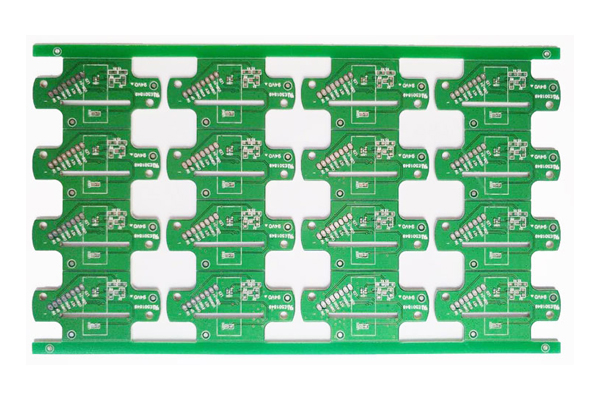

PCB板其實就是線路板，其全稱為英文名稱為(Printed Circuit Board)所以又叫PCB板，別的名稱有：線路板、鋁基板、高頻板、厚銅板、阻抗板、超薄線路板、超薄電路板、印刷(銅刻蝕技術)電路板等。
介紹完了名稱，接下來是它的分類了。線路板按層數來分的話分為單面板、雙面板和多層線路板三個大的分類。
單面板：在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上。因?yàn)閷?dǎo)線只出現在其中一面，所以我們就稱這種PCB叫作單面板(Single-sided)。因?yàn)閱蚊姘逶谠O(shè)計線路上有許多嚴格的限制(因?yàn)橹挥幸幻?，布線間不能交叉而必須繞獨自的路徑)，所以只有早期的線路才使用這類的板子。單面板通常制作簡單，造價低，但是缺點是無法應用于太復雜的產品上。
單面板的布線圖以網路印刷(Screen Printing)為主，亦即在銅表面印上阻劑，經蝕刻后再以防焊阻印上記號，最后再以沖孔加工方式完成零件導孔及外形。此外，部份少量多樣生產的產品，則采用感光阻劑形成圖樣的照相法。

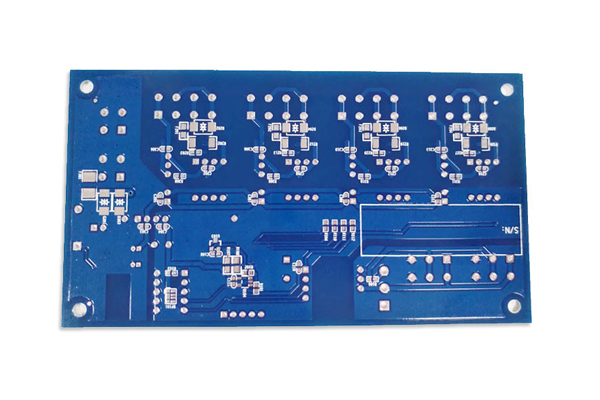

雙面板：它是單面板的延伸，當單層布線不能滿足電子產品的需要時，就要使用雙面板了。雙面都有覆銅有走線，并且可以通過過孔來導通兩層之間的線路，使之形成所需要的網絡連接。
嚴格意義上來說雙面板是線路板中很重要的一種PCB板，他的用途是很大的，看一板PCB板是不是雙面板也很簡單，相信朋友們對單面板的認識是完全可以把握的了，雙面板就是單面板的延伸，意思是單面板的線路不夠用從而轉到反面的，雙面板還有重要的特征就是有導通孔。簡單點說就是雙面走線，正反兩面都有線路!一句慨括就是：雙面走線的板就是雙面板!有的朋友就要問了比如一塊板雙面走線，但是只有一面有電子零件，這樣的板到底是雙面板還是單面板呢?答案是明顯的，這樣的板就是雙面板，只是在雙面板的板材上裝上了零件而已。
多層板：指具有三層以上的導電圖形層與其間的絕緣材料以相隔層壓而成，且其間導電圖形按要求互連的印制板。多層線路板是電子信息技術向高速度、多功能、大容量、小體積、薄型化、輕量化方向發展的產物。
線路板按布線面的多少來決定工藝難度和加工價格，普通線路板分單面走線和雙面走線，俗稱單面板和雙面板，但是高端的電子產品，因產品空間設計因素制約，除表面布線外，內部可以疊加多層線路，生產過程中，制作好每一層線路后，再通過光學設備定位，壓合，讓多層線路疊加在一片線路板中。俗稱多層線路板。凡是大于或等于2層的線路板，都可以稱之為多層線路板。多層線路板又可分為，多層硬性線路板，多層軟硬線路板，多層軟硬結合線路板。
